Introduction
Un système de butons hydrauliques démontables, constitués de modules boulonnés entre eux et dont la
longueur est réglable par vérins, est mis en oeuvre sur un chantier parisien. Une première en France!
Le Projet
Dans le cadre du project d’écoquartier Clichy- Batignolles à Paris XVII, un ouvrage d’infrastructure est en cours d’achèvement sous la future voie circulée dite Nord-Sud de la ZAC. Ce parallélépipède enterré de 100 x 15,60 x 15 m accueillera un parking de cinq niveaux ainsi que l’accès piéton à la future station de métro
Pont-Cardinet de la ligne 14. Sa dalle de couverture recevra un remblai et servira de voirie.
Défis
“Nous avons dû mettre en place un butonnage provisoire pendant la phase de terrassement en
attendant de remonter les structures définitives,” explique Coralie Peroux, responsable du projet pour
Bouygues Travaux Publics. Il nous fallait des butons passifs sur les quatre premiers niveaux et des butons
actifs sur le dernier. Ce matériel nous a permis d’atteindre un double objectif, résume la responsable du chantier : assurer la pose et la dépose des butons, passifs ou actifs, en toute sécurité et en un temps réduit.
Solution

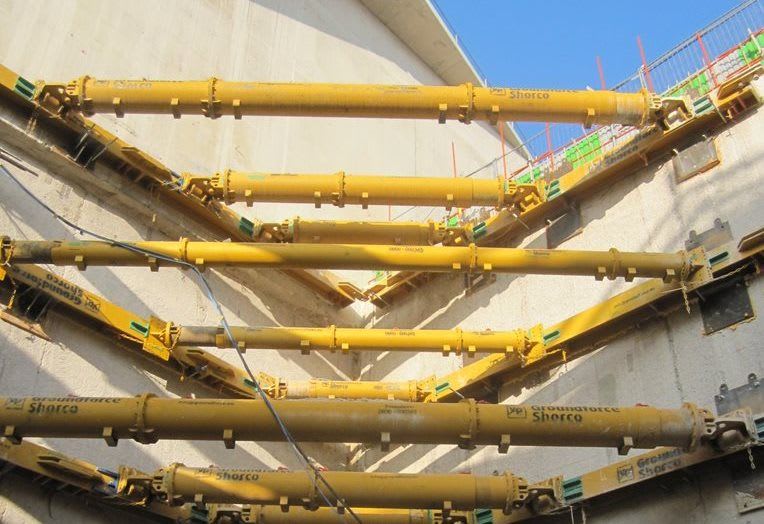

Constitués de tronçons boulonnés les uns aux autres, les 56 butons de 50 à 250 tonnes de capacité ont été
installés dans les angles de l’ouvrage à raison d’un lit tous les 2,70 m pour une profondeur totale de fouille de 15 m. Chaque niveau de butons a été mis en oeuvre en deux jours au lieu d’une semaine avec des butons traditionnels. « Nous avons fait sur ce chantier une utilisation non standard du produit puisque nous
butonnions uniquement les angles de la fouille et ne pouvions pas refermer sur elle-même la lierne sur
laquelle venaient se reprendre les butons, complète l’ingénieure. Il a donc fallu adapter le système afin de
transmettre les efforts de cisaillement ramenés par les butons à la paroi moulée. » Avec le maître d’oeuvre Arcadis et le bureau d’études de VP Groundforce, une solution simple et efficace a été trouvée, avec des
plaques soudées sur la lierne et ancrées dans la paroi.
