Le chantier lot T02 du prolongement de la ligne 14 du métro parisien bat son plein. Parmi les différents ouvrages de ce projet, le puits dit Glarner accueille plusieurs niveaux de butonnage dont le 3ème est composé d’une dizaine de butons hydrauliques de Groundforce. Rapidité de mise en œuvre, solution économique, polyvalente, grande capacité de charge… détails de cette technologie de l’industriel britannique qui a déjà fait ses preuves.
Le prolongement Nord de la ligne 14 réalisé sous maitrise d’ouvrage conjointe RATP/STIF et sous maitrise d’œuvre SYSTRA a pour premier objectif de désaturer la ligne 13 du métro parisien qui est aujourd’hui au maximum de sa capacité d’exploitation. Dans un second temps, la ligne 14 sera reliée à la future ligne 15, dans le cadre du Grand Paris, au niveau de la future gare Saint-Denis Pleyel.
Les travaux du marché du Lot T02, qui concerne une partie de cette extension Nord, attribué au groupement d’entreprises Bouygues TP / Soletanche Bachy France CSM Bessac / Soletanche Bachy Tunnels, s’étend sur une durée de 60 mois.
Le projet consiste en la réalisation d’une station, Mairie de Saint-Ouen, avec la création des correspondances avec la station existante de la ligne 13 ; de deux ouvrages techniques, servant aussi de sortie pour le tunnelier, Pleyel et Pierre ; d’un confortement du tunnel du RER C pour le passage du tunnelier mettant en œuvre une gamme assez étendue de techniques ; de 2,2 km de tunnel, en 3 tronçons, creusés au tunnelier à pression de terre, et d’un ouvrage central, dit Glarner, duquel vont avoir lieu les trois lancements du tunnelier.
C’est justement sur ce dernier ouvrage situé sur la commune de Saint-Ouen (93) qu’est intervenu le britannique Groundforce en livrant 10 butons hydrauliques de type MP500.
Cette phase de travaux du puits dit Glarner consiste donc - après l’exécution des parois moulées périphériques au terrassement à ciel ouvert jusqu’à la sous face du radier à 27 mètres de profondeur et à la réalisation de ce dernier.
Les travaux de terrassement incluent 3 phases d’arrêt pour la pose de butonnage. L’ensemble de ces travaux de butons est réalisé en parallèle et à la suite des terrassements.
Ces 3 niveaux de butons sont ainsi réparties :
- Niveau 24.50 NGF, pose de butons et liernes métalliques,
- Niveau 18.00 NGF, réalisation de butons et liernes BA,
- Niveau 11.00 NGF (soit 20 mètres de profondeur) : pose de butons métalliques (avec solution partielle en butons hydrauliques) qui seront déposés immédiatement après la réalisation du radier.

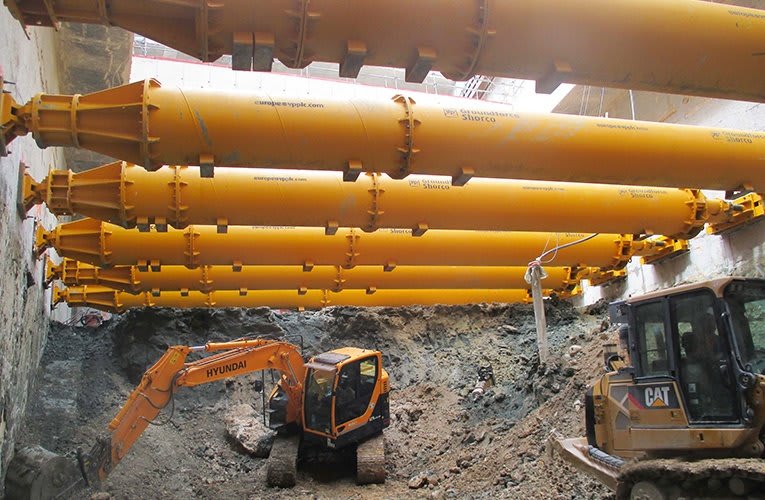

Les butons hydrauliques Groundforce ont été mis en œuvre sur ce 3ème niveau de butonnage.
Sur ce chantier, cette solution de buton hydraulique Groundforce a été proposée car elle offre de nombreux avantages tels que le montage et le démontage rapides, une grande polyvalence car il convient à tous les formats et tailles d'excavation, une grande capacité de charge…
Ainsi, au vu de la complexité de ce puits Glarner qui affiche une forme trapézoïdale, mesurant 50 mètres de long, affichant une largeur comprise entre 12 et 25 mètres, et des contraintes de tonnage structurelles qui sont assez importantes, les butons de modèle MP500 Groundforce apportent une très bonne solution, puisqu’ils peuvent supporter des charges de travail pouvant aller jusqu’à jusqu’à 5 000 kN.
De plus, l’un des avantages de ces butons Groundforce c’est qu’ils sont composés de modules de différentes tailles qui ont des longueurs standards de 1 m et 8 m ainsi que des accessoires, c’est un assemblage de pièces, un peu comme un lego géant, « ce qui offre une plus grande souplesse de montage et démontage sur le chantier car il n’y a pas de suivi d’atelier, ni de fabrication spéciale », explique Franck Vacheron, responsable Travaux Génie Civil sur le prolongement de la Ligne 14-Lot T02 chez Bouygues Travaux Publics. Autre avantage, c’est que le buton n’est pas en côte bloquée, c’est-à-dire que sa position peut être ajustée avec un pas de 20 ou 50 cm par rapport à la configuration réelle des parois moulées et ce avec le système hydraulique.
La pose d’un buton hydraulique Groundforce est aussi assez aisée sur le chantier. D’un poids de 8 à 12 tonnes, posé à la grue mobile de 100 tonnes, le buton hydraulique Groundforce, qui nécessite de 2 à 3 compagnons, est rapide à mettre en œuvre, « avec cette technologie, nous avons pu gagner en mise en place. En effet, nous avons pu poser trois butons par jour alors qu’avec une solution traditionnelle ce sont plutôt 2 butons qui peuvent être mis en œuvre », ajoute le responsable Travaux Génie Civil.
Enfin, sur ce chantier, seul le lit de butons Groundforce a été démonté après 8 semaines d’utilisation. Ils ont été livrés à partir de mi-juillet par camions d’Angleterre et ont été déposés fin août.
Cette phase a été réalisée à la fin du bétonnage du radier et une fois que ce dernier a atteint toute sa résistance.
Les autres lits de butons restant durant toute la durée des travaux du puits, soit environ 1 an et demi.
Déjà utilisé par Bouygues Construction sur le chantier Batignolles ainsi que sur un chantier à Newcastle au Royaume-Uni, le procédé des butons hydrauliques de Groundforce affiche dorénavant une nouvelle référence sur un chantier parisien.
